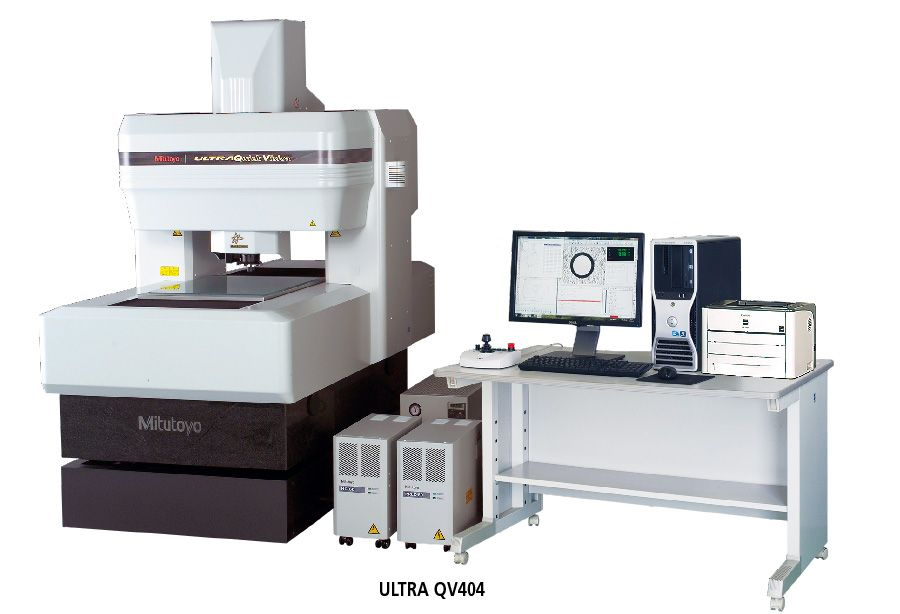

| ULTRA QV 404 | ||
| 測量范圍 ( X × Y × Z ) | 400 × 400 × 200mm | |
| 放大倍率轉換系統 | PPT1X-2X-6X | |
| 分辨力 | 0.01 μm | |
| 長度測量裝置 | 線性編碼器 | |
| 影像測量方法 | CCD 照相機 | |
| 測量精度 | E 1X , E 1Y | ( 0.25+L/1000 ) μm |
| E 1Z |
( 1.5+2L/1000 ) μm ( 測量范圍 : 200mm ) ( 1.0+2L/1000 ) μm ( 測量范圍 : 10 - 60mm ） |
|
| E 2XY | ( 0.5+2L/1000 ) μm | |
| 照明裝置 | 同軸照明 / 透射照明 / 程控環形照明 | |
| 工作臺玻璃尺寸 | 493 × 551mm | |
| 臺面最大承重 | 40kg | |
| 尺寸 ( W × D × H ) | 1172 × 1735 × 1910mm | |
| 重量 ( 包括機器設置臺 ) | 約 2150kg | |
|
*1 L = 任意 2 點之間的尺寸 ( mm ) *2 依據三豐公司的檢查方法。 *3 冷光源照明用鹵素燈泡和光纖 *4 不包括極端的載重、集中載重。 |
||
